Фундаментный болт исполнения 4.1 М72×1800 из стали 09Г2С, ГОСТ 24379.1-2012. Покрытие: без покрытия. Поставляется в базовой комплектности по ГОСТ; срок изготовления - от 2 дней. Для расчета укажите количество и требования проекта.
Назначение и установка
Съемный фундаментный болт исполнения 4.1 применяют для крепления строительных конструкций и оборудования к фундаменту, когда это решение предусмотрено проектом. Анкерную арматуру устанавливают до бетонирования, а съемную шпильку монтируют после устройства фундамента.
Комплектность по ГОСТ
Базовая комплектность болта 4.1 по ГОСТ 24379.0-2012: одна шпилька исполнения 5, одна анкерная арматура исполнения 1, одна шайба по ГОСТ 24379.1-2012 и две гайки по ГОСТ 5915. Болт продается комплектно. Шпильки, анкерные плиты и другие комплектующие также представлены отдельными карточками и доступны для поштучного заказа.
Производство, срок и документы
Срок изготовления фундаментного болта - от 2 дней; точный срок зависит от исполнения, типоразмера и объема партии. Поддерживаем складской запас гаек, шайб, анкерных плит и других комплектующих, поэтому для большинства заказов требуется изготовить только шпильку нужного размера и собрать готовый комплект. На заказ оформляем паспорт изделия и предоставляем сертификат качества на металл.
Подбор и заказ
Для расчета болта 4.1 укажите номинальный диаметр, общую длину, марку стали, покрытие и количество. Если требования отличаются от стандартной позиции, приложите чертеж или спецификацию. Глубину заделки, способ установки, затяжку и расчетную нагрузку назначает проект.

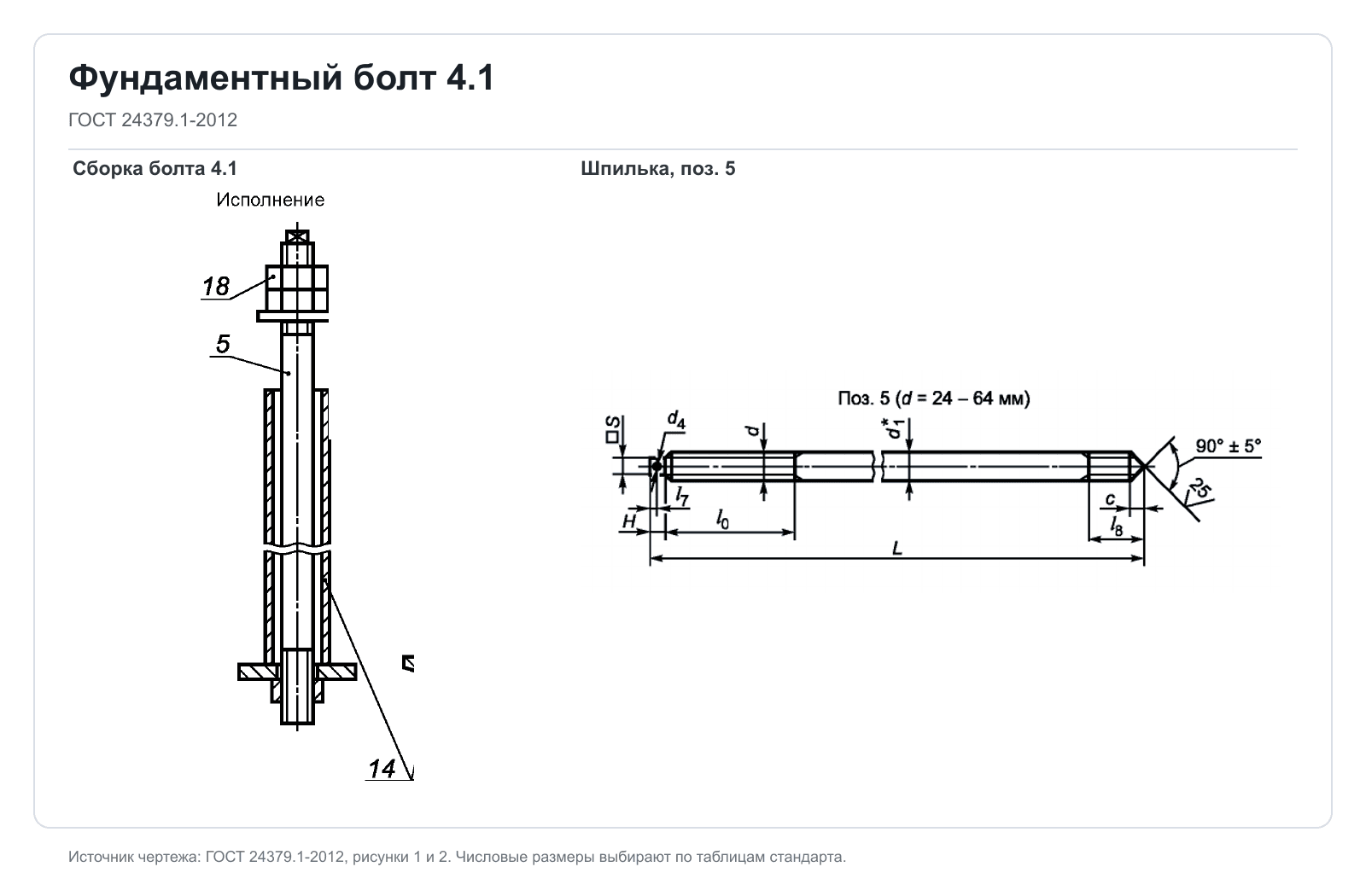

Технический чертеж по ГОСТ
Параметры чертежа для этой позиции
| Обозначение | Что означает | Значение для позиции |
|---|---|---|
| d | Номинальный диаметр резьбы | 72 мм |
| L | Общая длина изделия | 1800 мм |
| d1* | Диаметр стержня (справочный размер) | По рабочему чертежу |
| d4 | Диаметр поперечного отверстия | По рабочему чертежу |
| l7 | Расстояние до поперечного отверстия | По рабочему чертежу |
| l0 | Длина резьбового участка | По рабочему чертежу |
| l8 | Длина обработанного конца | По рабочему чертежу |
| S | Размер квадратного сечения | По рабочему чертежу |
| H | Полная высота фиксирующего конца | По рабочему чертежу |
| c | Длина концевой фаски | По рабочему чертежу |
| Поз. 5 | Шпилька исполнения 5 | 1 шт. |
| Поз. 14 | Анкерная арматура исполнения 1 | 1 шт. |
| Поз. 17 | Шайба ГОСТ 24379.1-2012 | 1 шт. |
| Поз. 18 | Гайка ГОСТ 5915 | 2 шт. |
Материал и покрытие
Марка материала в карточке: 09Г2С. Покрытие: без покрытия. Материал и покрытие сверяют с требованиями проекта. Этот текст не устанавливает срок защиты или допустимую нагрузку.
