Цанга М12 без отдельно указанной марки материала, ГОСТ 24379.1-2012. Покрытие: без покрытия. Перед заказом тип, геометрию и совместимость позиции сверяют с чертежом и спецификацией проекта.
Стандарт и тип изделия
Цанга входит в комплект фундаментного крепежа. Стандарт, обозначение, номинальный диаметр и геометрические параметры сверяют по карточке изделия и проектной спецификации.
Назначение
Изделие этого типа используют в составе фундаментного крепления, предусмотренного проектом. При подборе учитывают болт или шпильку, сопрягаемые детали и требования рабочей документации.
Конструкция
Конструкцию конкретной позиции определяют её наименование и сохранённые размерные характеристики. Текст не заменяет чертёж и не добавляет размеры, которых нет в карточке.
Совместимость элементов
Комплектующую проверяют по номинальному диаметру, стандарту, материалу, покрытию и составу анкерного узла. Перед заказом обозначение позиции сопоставляют со спецификацией и чертежом проекта.

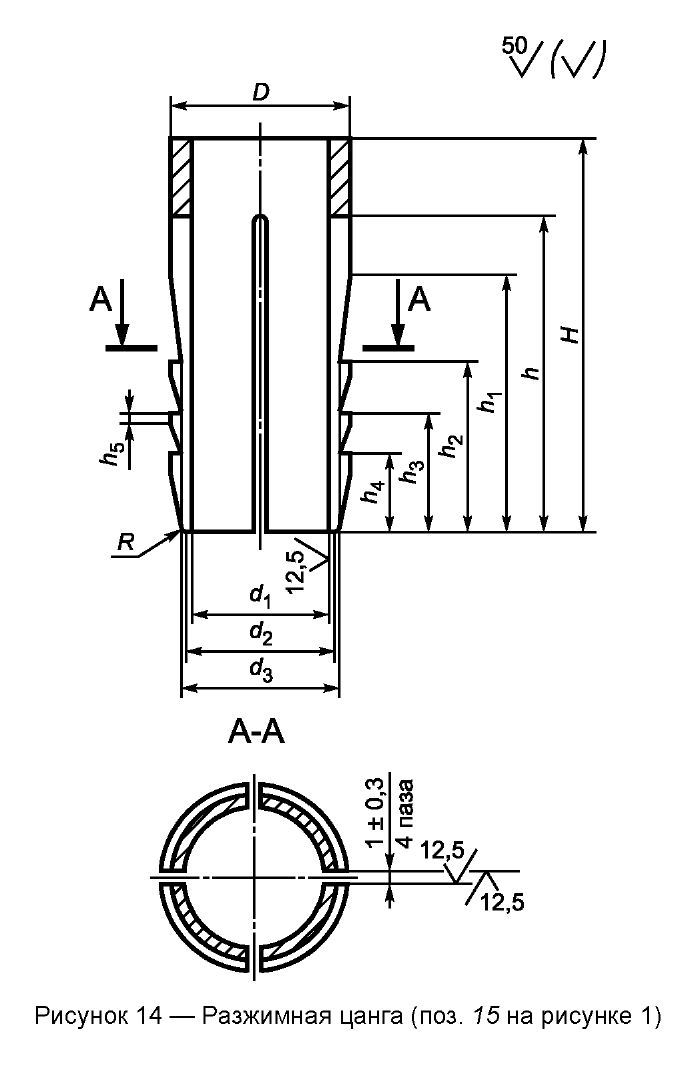

Технический чертеж по ГОСТ
Параметры чертежа для этой позиции
| Обозначение | Что означает | Значение для позиции |
|---|---|---|
| Поз. | Позиция на рисунке 1 ГОСТ | 15 |
| d | Номинальный диаметр резьбы шпильки | 12 мм |
| D | Наружный диаметр цанги | 17 мм |
| d1 | Внутренний диаметр | 12,5 мм |
| d2 | Диаметр ступени | 15 мм |
| d3 | Наружный диаметр нижней ступени | 16,5 мм |
| H | Высота цанги | 36 мм |
| h | Рабочая высота | 30 мм |
| h1 | Высота участка h1 | 24 мм |
| h2 | Высота участка h2 | 16 мм |
| h3 | Высота участка h3 | 11 мм |
| h4 | Высота участка h4 | 7 мм |
| h5 | Зазор h5 | 0,5 мм |
| R | Радиус, не более | 0,8 мм |
| Масса | Теоретическая масса цанги | 0,03 кг |
Материал и покрытие
Марка материала в карточке не указана. Покрытие: без покрытия. Материал и покрытие сверяют с требованиями проекта. Этот текст не устанавливает срок защиты или допустимую нагрузку.
