Фундаментная шпилька исполнения 1 М42×500 из стали сталь 09Г2С, ГОСТ 24379.1-2012. Покрытие: без покрытия. Шпилька продается отдельно от полного комплекта. Перед заказом исполнение и геометрию сверяют с чертежом и спецификацией проекта.
Назначение
Фундаментная шпилька исполнения 1 является отдельной деталью изогнутого болта исполнения 1.1 по ГОСТ 24379.1-2012. Шпильку можно заказать отдельно от полного комплекта фундаментного болта.
Конструкция исполнения

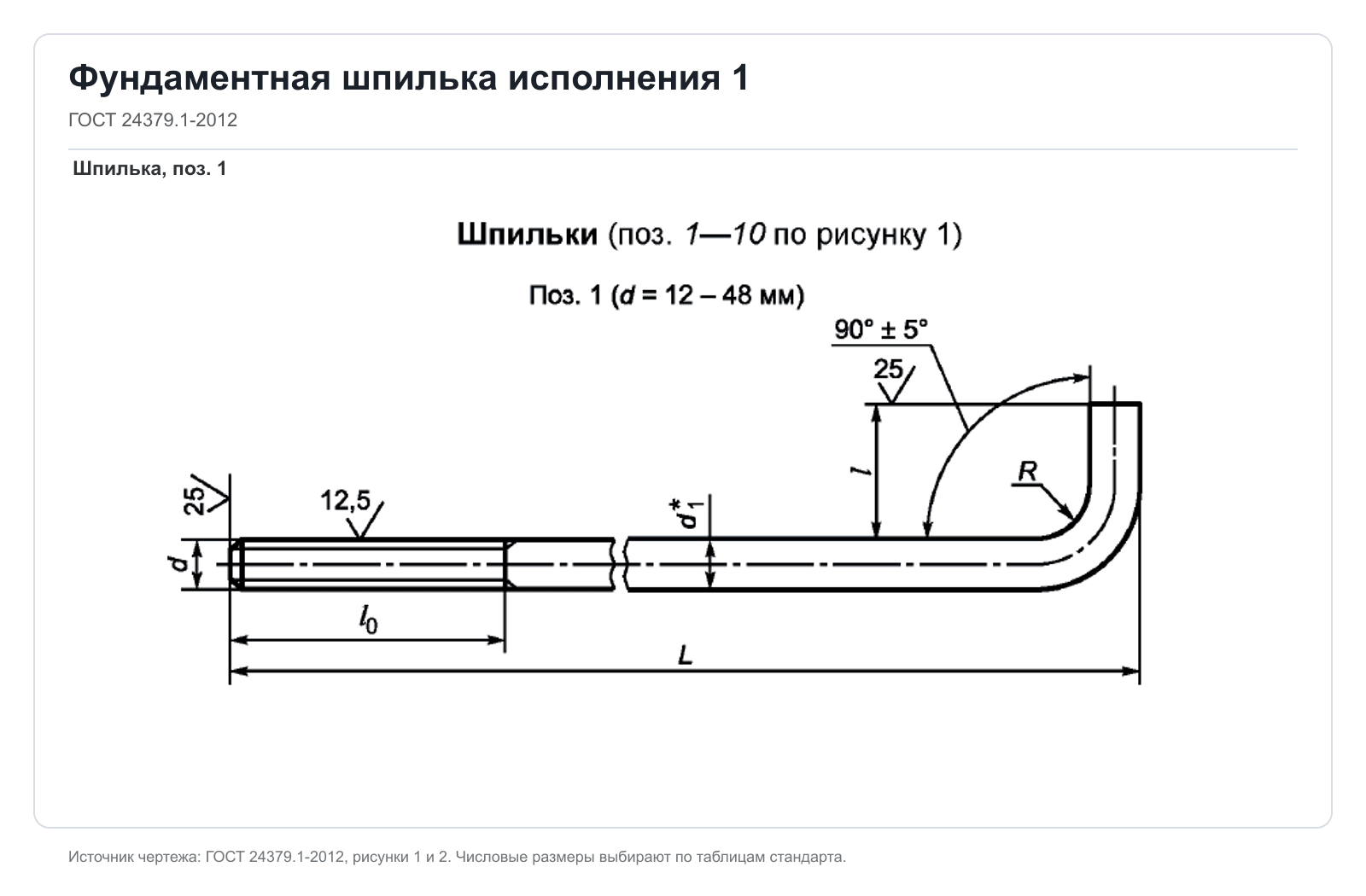

Технический чертеж показывает форму и буквенные размеры шпильки исполнения 1. Числовые значения выбирают по номинальному диаметру и таблицам ГОСТ 24379.1-2012, а требования конкретного заказа сверяют с проектной спецификацией.
Подбор и заказ
Для заказа шпильки исполнения 1 укажите номинальный диаметр, общую длину, длину резьбы, марку стали, покрытие и количество. Совместимость с гайками, шайбами и другими деталями анкерного узла проверяют по проекту.
Технический чертеж по ГОСТ
Параметры чертежа для этой позиции
| Обозначение | Что означает | Значение для позиции |
|---|---|---|
| d | Номинальный диаметр резьбы | 42 мм |
| L | Общая длина изделия | 500 мм |
| d1* | Диаметр стержня (справочный размер) | 42 мм |
| l0 | Длина резьбового участка | 140 мм |
| l | Высота отгиба | 125 мм |
| R | Радиус изгиба | 42 мм |
| Поз. 1 | Шпилька исполнения 1 | 1 шт. |
Материал и покрытие
Марка материала в карточке: сталь 09Г2С. Покрытие: без покрытия. Материал и покрытие сверяют с требованиями проекта. Этот текст не устанавливает срок защиты или допустимую нагрузку.
