Фундаментная шпилька исполнения 3 М20×650 из стали сталь 09Г2С, ГОСТ 24379.1-2012. Покрытие: без покрытия. Шпилька продается отдельно от полного комплекта. Перед заказом исполнение и геометрию сверяют с чертежом и спецификацией проекта.
Назначение
Фундаментная шпилька исполнения 3 является отдельной деталью болта с анкерной плитой исполнения 2.1 и нижней части составного болта исполнения 3.1 по ГОСТ 24379.1-2012. Шпильку можно заказать отдельно от полного комплекта фундаментного болта.
Конструкция исполнения

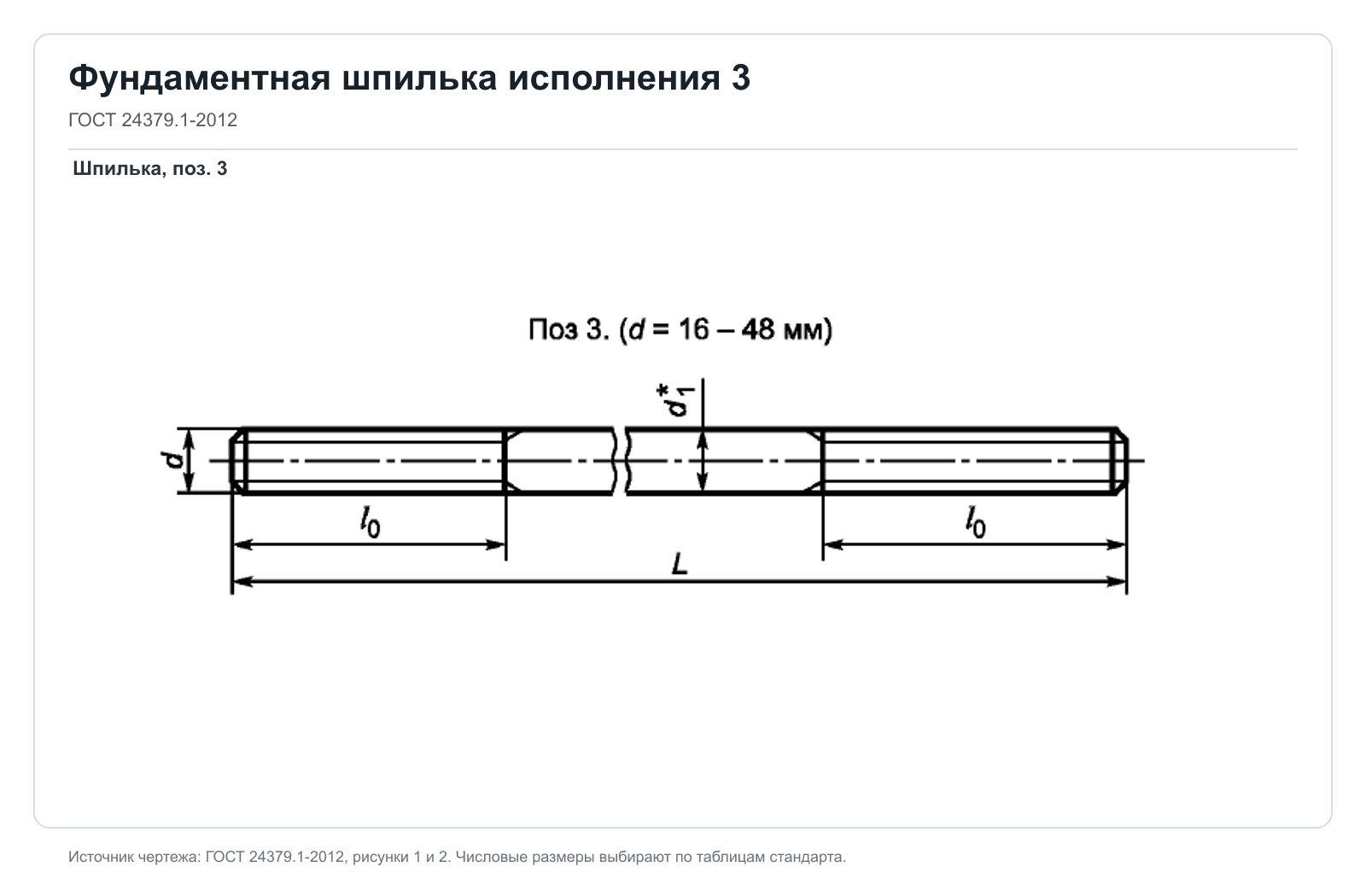

Технический чертеж показывает форму и буквенные размеры шпильки исполнения 3. Числовые значения выбирают по номинальному диаметру и таблицам ГОСТ 24379.1-2012, а требования конкретного заказа сверяют с проектной спецификацией.
Подбор и заказ
Для заказа шпильки исполнения 3 укажите номинальный диаметр, общую длину, длину резьбы, марку стали, покрытие и количество. Совместимость с гайками, шайбами и другими деталями анкерного узла проверяют по проекту.
Технический чертеж по ГОСТ
Параметры чертежа для этой позиции
| Обозначение | Что означает | Значение для позиции |
|---|---|---|
| d | Номинальный диаметр резьбы | 20 мм |
| L | Общая длина изделия | 650 мм |
| d1* | Диаметр стержня (справочный размер) | 20 мм |
| l0 | Длина резьбового участка | 100 мм |
| Поз. 3 | Шпилька исполнения 3 | 1 шт. |
Материал и покрытие
Марка материала в карточке: сталь 09Г2С. Покрытие: без покрытия. Материал и покрытие сверяют с требованиями проекта. Этот текст не устанавливает срок защиты или допустимую нагрузку.
