Фундаментная шпилька исполнения 5 М12×150 из стали сталь 3, ГОСТ 24379.1-2012. Покрытие: без покрытия. Шпилька продается отдельно от полного комплекта. Перед заказом исполнение и геометрию сверяют с чертежом и спецификацией проекта.
Назначение
Фундаментная шпилька исполнения 5 является отдельной деталью верхней части составного болта и съемного болта исполнения 4.1 по ГОСТ 24379.1-2012. Шпильку можно заказать отдельно от полного комплекта фундаментного болта.
Конструкция исполнения

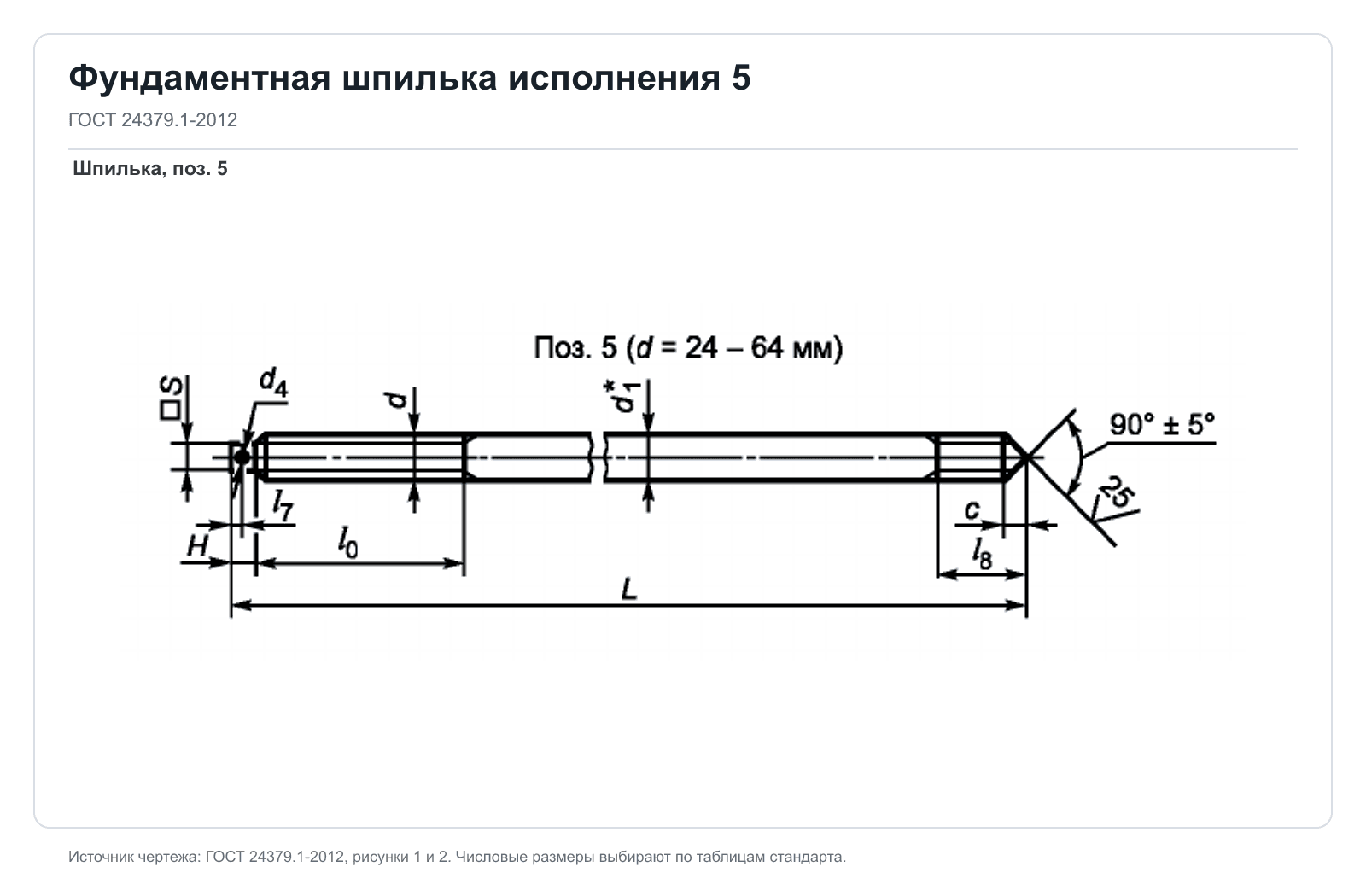

Технический чертеж показывает форму и буквенные размеры шпильки исполнения 5. Числовые значения выбирают по номинальному диаметру и таблицам ГОСТ 24379.1-2012, а требования конкретного заказа сверяют с проектной спецификацией.
Подбор и заказ
Для заказа шпильки исполнения 5 укажите номинальный диаметр, общую длину, длину резьбы, марку стали, покрытие и количество. Совместимость с гайками, шайбами и другими деталями анкерного узла проверяют по проекту.
Технический чертеж по ГОСТ
Параметры чертежа для этой позиции
| Обозначение | Что означает | Значение для позиции |
|---|---|---|
| d | Номинальный диаметр резьбы | 12 мм |
| L | Общая длина изделия | 150 мм |
| d1* | Диаметр стержня (справочный размер) | По рабочему чертежу |
| d4 | Диаметр поперечного отверстия | По рабочему чертежу |
| l7 | Расстояние до поперечного отверстия | По рабочему чертежу |
| l0 | Длина резьбового участка | По рабочему чертежу |
| l8 | Длина обработанного конца | По рабочему чертежу |
| S | Размер квадратного сечения | По рабочему чертежу |
| H | Полная высота фиксирующего конца | По рабочему чертежу |
| c | Длина концевой фаски | По рабочему чертежу |
| Поз. 5 | Шпилька исполнения 5 | 1 шт. |
Материал и покрытие
Марка материала в карточке: сталь 3. Покрытие: без покрытия. Материал и покрытие сверяют с требованиями проекта. Этот текст не устанавливает срок защиты или допустимую нагрузку.
