Фундаментная шпилька исполнения 6 М100×1800 из стали сталь 09Г2С, ГОСТ 24379.1-2012. Покрытие: без покрытия. Шпилька продается отдельно от полного комплекта. Перед заказом исполнение и геометрию сверяют с чертежом и спецификацией проекта.
Назначение
Фундаментная шпилька исполнения 6 является отдельной деталью съемных болтов исполнений 4.2 и 4.3 по ГОСТ 24379.1-2012. Шпильку можно заказать отдельно от полного комплекта фундаментного болта.
Конструкция исполнения

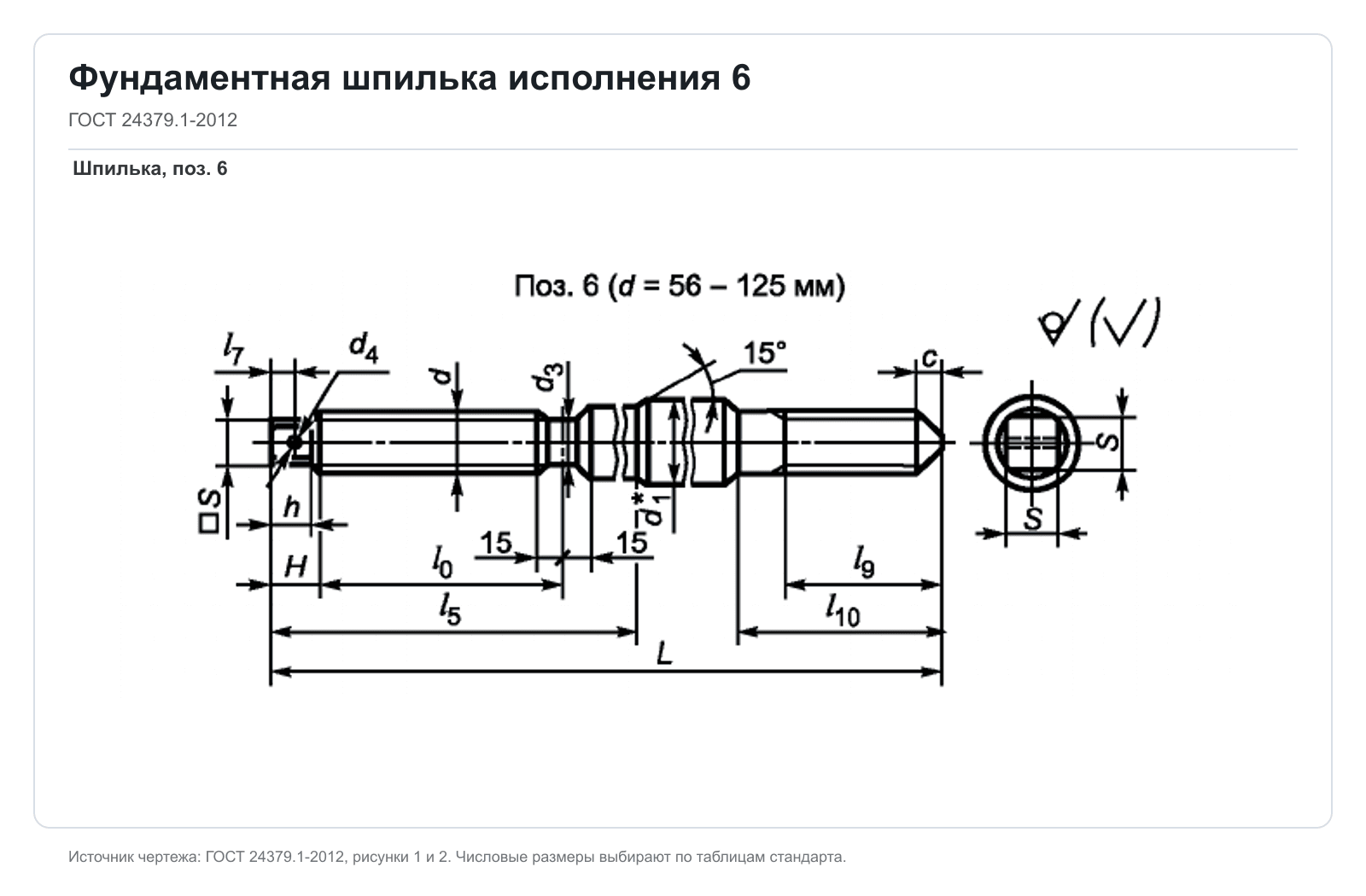

Технический чертеж показывает форму и буквенные размеры шпильки исполнения 6. Числовые значения выбирают по номинальному диаметру и таблицам ГОСТ 24379.1-2012, а требования конкретного заказа сверяют с проектной спецификацией.
Подбор и заказ
Для заказа шпильки исполнения 6 укажите номинальный диаметр, общую длину, длину резьбы, марку стали, покрытие и количество. Совместимость с гайками, шайбами и другими деталями анкерного узла проверяют по проекту.
Технический чертеж по ГОСТ
Параметры чертежа для этой позиции
| Обозначение | Что означает | Значение для позиции |
|---|---|---|
| d | Номинальный диаметр резьбы | 100 мм |
| L | Общая длина изделия | 1800 мм |
| d1* | Диаметр стержня (справочный размер) | 105 мм |
| d3 | Диаметр посадочного участка | 91 мм |
| d4 | Диаметр поперечного отверстия | 25 мм |
| l7 | Расстояние до поперечного отверстия | 25 мм |
| l0 | Длина резьбового участка | 230 мм |
| l5 | Длина первого резьбового конца | 1000 мм |
| l9 | Длина конического конца | 200 мм |
| l10 | Длина концевого участка | 300 мм |
| S | Размер квадратного сечения | 75 мм |
| H | Полная высота фиксирующего конца | 50 мм |
| h | Высота до оси поперечного отверстия | 45 мм |
| c | Длина концевой фаски | 40 мм |
| Поз. 6 | Шпилька исполнения 6 | 1 шт. |
Материал и покрытие
Марка материала в карточке: сталь 09Г2С. Покрытие: без покрытия. Материал и покрытие сверяют с требованиями проекта. Этот текст не устанавливает срок защиты или допустимую нагрузку.
