Винт DIN 417 / ГОСТ 1478-93 M8×16 мм представляет собой безголовочный установочный винт с прямым шлицем и длинным цилиндрическим концом. Цапфа входит в подготовленное отверстие или паз и используется для позиционирования либо ограничения взаимного смещения деталей. Характеристики этой позиции: класс прочности 14Н, без покрытия. DIN 417 и ГОСТ 1478-93 относятся к близкому конструктивному типу, однако не считаются точными эквивалентами. При подборе сверяют диаметр и длину резьбы, размеры цапфы, класс точности и требования конкретной редакции стандарта. Сам винт не предназначен для соединений с расчётной растягивающей нагрузкой.

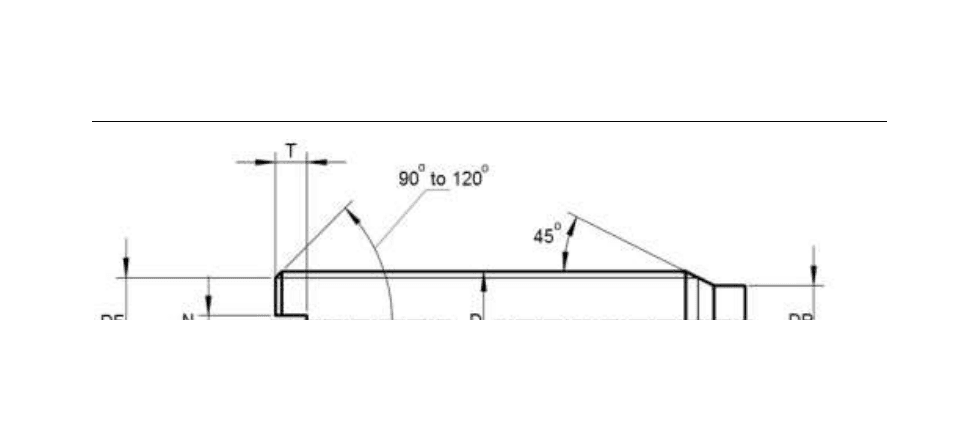

Технический чертеж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр резьбы | M8 |
| L | Длина винта | 16 мм |
| P | Шаг резьбы | 1,25 мм |
| df | Внутренний диаметр резьбы, max | 5,5 мм |
| dp | Диаметр цилиндрического конца, min | 5,2 мм |
| n | Ширина прямого шлица, nominal | 1,2 мм |
| n | Ширина прямого шлица, min | 1,51 мм |
| n | Ширина прямого шлица, max | 1,26 мм |
| t | Глубина прямого шлица, min | 2 мм |
| t | Глубина прямого шлица, max | 2,5 мм |
| z | Высота цилиндрического конца, min | 4 мм |
| z | Высота цилиндрического конца, max | 4,3 мм |
