Болт DIN 607 / ГОСТ 7801-81 M8×100 мм с полукруглой головкой и усом под головкой. Ус входит в материал или подготовленный паз и удерживает болт от проворачивания при затяжке гайки. Изделие применяют в сквозных соединениях, где нужна гладкая округлая лицевая головка. Характеристики позиции: цинковое покрытие. У ГОСТ 7801-81 головка увеличенная, поэтому геометрию DIN и ГОСТ нельзя считать полностью одинаковой. Размеры сверяют по чертежу.

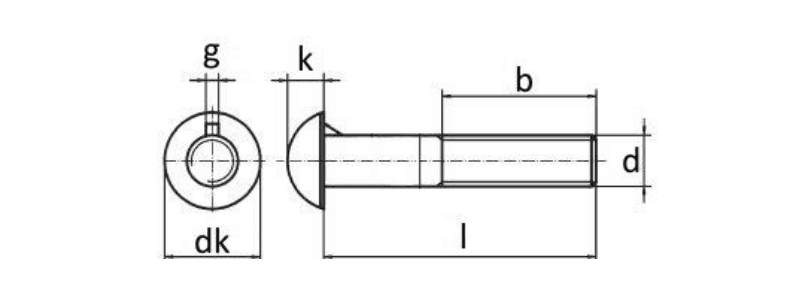

Технический чертеж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр резьбы | M8 |
| l | Длина болта | 100 мм |
| P | Шаг резьбы | 1,25 мм |
| b | Длина резьбы | 22 мм |
| dk | Диаметр полукруглой головки, не более | 16,55 мм |
| k | Высота головки, не более | 6,38 мм |
| g | Высота уса, не более | 3 мм |
