Заклепка резьбовая M6, с плоским (цилиндрическим) бортиком — резьбовая заклепка для создания внутренней резьбы в тонкостенном листе без доступа к тыльной стороне. После установки образует внутреннюю резьбу M6 и прочную втулку под повторное крепление винтом или болтом. Плоский (цилиндрический) бортик опирается на лицевую сторону листа и ставится в круглое монтажное отверстие без зенковки. Это базовое исполнение для тонколистовых панелей, кожухов и корпусов, когда не требуется утопить головку заподлицо и достаточно стандартной опоры бортика. Корпус деформируется вытяжным инструментом и фиксируется с обратной стороны листа; головка остаётся с доступной резьбой для монтажа панелей, кожухов и узлов. Характеристики позиции: сталь, цинковое покрытие.

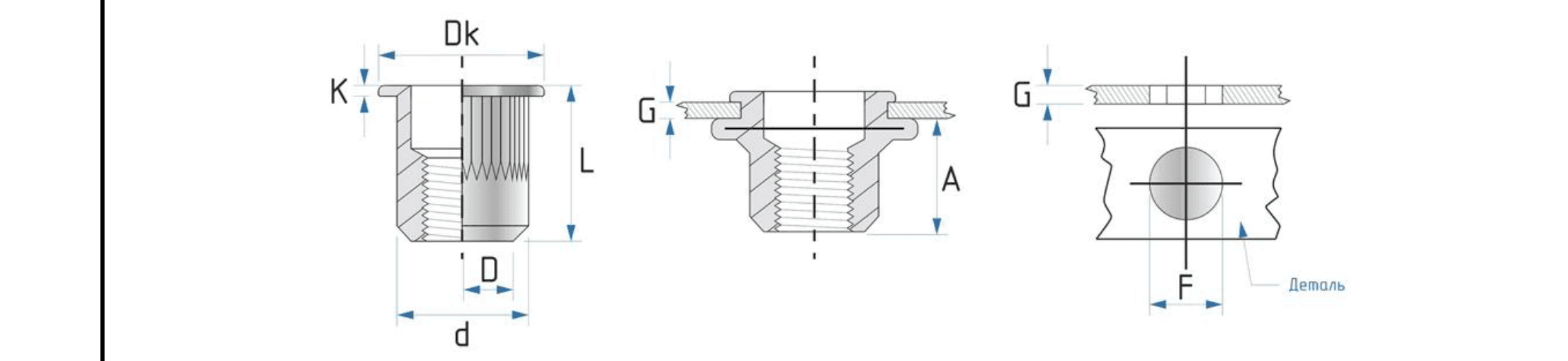

Технический чертёж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| D | Внутренняя резьба | M6 |
| Dk | Диаметр бортика | 12,3 мм |
| K | Высота бортика | 1,3 мм |
| d | Диаметр корпуса | 8,9 мм |
| L | Длина заклепки | 15; 19,5 мм |
| G | Толщина листа (диапазон зажима) | 0,5-3 мм; 3-5 мм |
| F | Диаметр монтажного отверстия | 9 мм |
| A | Длина после установки, справочно | 9,2; 10,5 мм |
| — | Исполнение бортика | с плоским (цилиндрическим) бортиком |
| — | Материал | сталь |
| — | Покрытие | Оцинкованное |
