Болт DIN 604 / ГОСТ 7785-81 M10×40 мм с потайной головкой и фиксирующим усом под головкой. Ус препятствует проворачиванию болта, а потайная посадка позволяет утопить головку в подготовленную зенковку. Болт применяют в сквозных соединениях с гайкой, когда лицевая поверхность должна оставаться ровной. Характеристики позиции: исполнение без покрытия. Угол потая зависит от диаметра, а размеры DIN и ГОСТ могут отличаться, поэтому отверстие и замену проверяют по таблице стандарта.

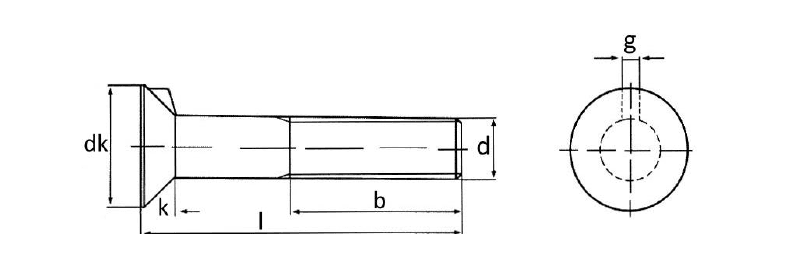

Технический чертеж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр резьбы | M10 |
| l | Длина болта | 40 мм |
| P | Шаг резьбы | 1,5 мм |
| b | Длина резьбы | 26 мм |
| dk | Диаметр потайной головки, не более | 19,65 мм |
| k | Высота головки | 5,5 мм |
| g | Высота уса, не более | 3,2 мм |
