Штифт DIN 1 / ГОСТ 3129-70 8×36 мм — конический незакалённый штифт исполнения 2 (класс точности В) для точного позиционирования и повторной сборки деталей. По ГОСТ 3129-70 конусность 1:50; у исполнения 2 оба торца с фасками 45°. Характеристики позиции: сталь, без покрытия. DIN 1 и ГОСТ 3129-70 близки по назначению, но могут отличаться допусками, рядом длин и правилом обозначения исполнения. Замену согласуют по чертежу и спецификации.

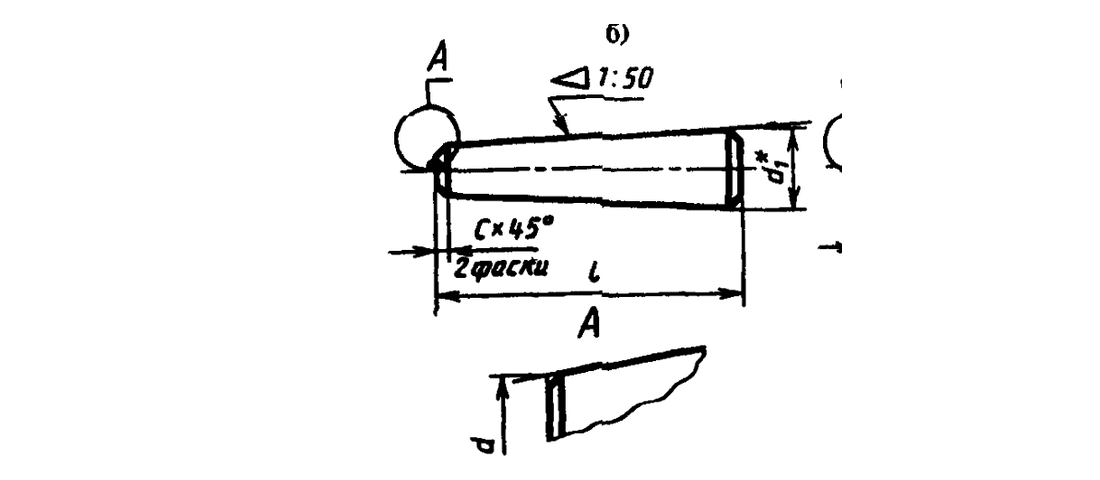

Технический чертёж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр (малый конец) | 8 мм |
| l | Длина штифта | 36 мм |
| — | Конусность | 1:50 |
| d1 | Диаметр большого конца, справочно | 8,72 мм |
| c | Фаска 45°, примерно | 1,2 мм |
