Штифт DIN 1 / ГОСТ 3129-70 10×50 мм — конический незакалённый штифт исполнения 1 (класс точности А) для точного позиционирования и повторной сборки деталей. По ГОСТ 3129-70 конусность 1:50; у исполнения 1 оба торца закруглены. Характеристики позиции: сталь, без покрытия. DIN 1 и ГОСТ 3129-70 близки по назначению, но могут отличаться допусками, рядом длин и правилом обозначения исполнения. Замену согласуют по чертежу и спецификации.

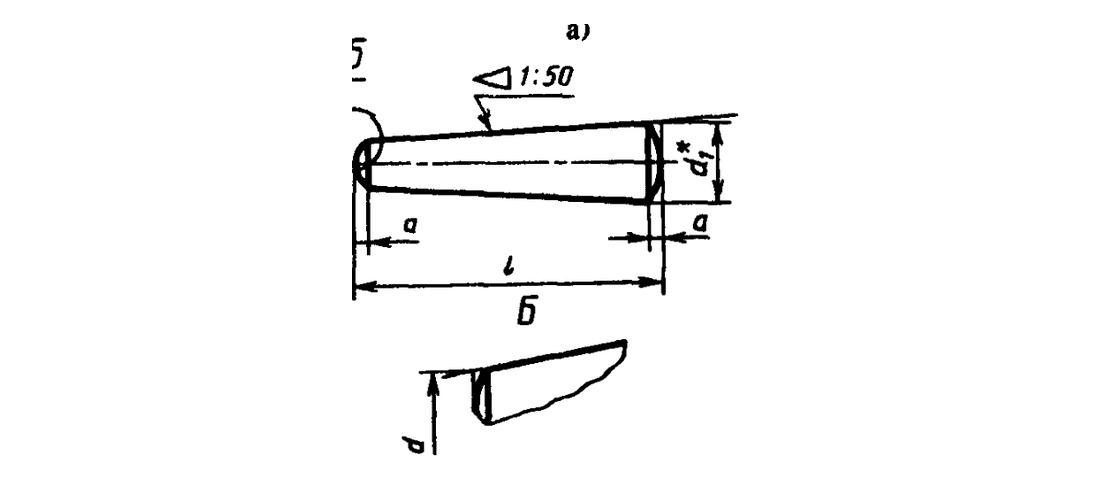

Технический чертёж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр (малый конец) | 10 мм |
| l | Длина штифта | 50 мм |
| — | Конусность | 1:50 |
| d1 | Диаметр большого конца, справочно | 11 мм |
| a | Длина закруглённого торца, примерно | 1,2 мм |
