Штифт DIN 7979 / ГОСТ 12207-79 12×45 мм — цилиндрический штифт с внутренней резьбой исполнения 1 (класс точности А) для точной фиксации и удобного демонтажа. По ГОСТ 12207-79 у исполнения 1 глухая метрическая резьба для съёмного винта, фаска ≈15° на другом торце и лыска для выхода воздуха при посадке в глухое отверстие. Характеристики позиции: сталь, без покрытия. DIN 7979 и ГОСТ 12207-79 близки по назначению, но могут отличаться размерными рядами резьбы и допусками. Замену согласуют по чертежу и спецификации.

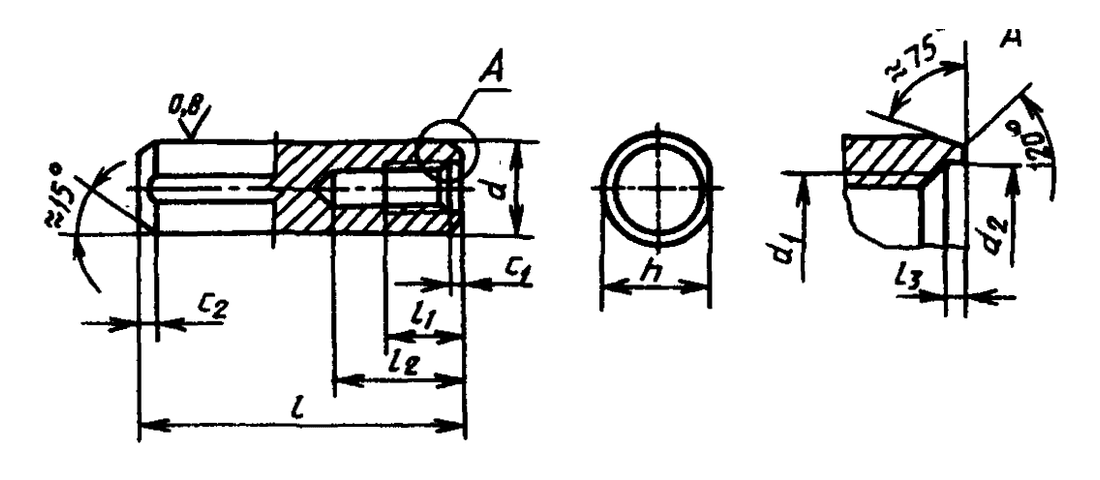

Технический чертёж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр | 12 мм |
| l | Длина штифта | 45 мм |
| d1 | Внутренняя резьба | M6 |
| d2 | Диаметр фаски входа резьбы | 6,4 мм |
| l1 | Длина полной резьбы | 12 мм |
| l2 | Глубина отверстия под резьбу | 20 мм |
| l3 | Глубина входной ступени | 1,2 мм |
| c | Размер торца / сферы, примерно | 3,8 мм |
| c1 | Фаска у резьбового торца, примерно | 1,6 мм |
| c2 | Фаска ≈15° на глухом торце, примерно | 2,5 мм |
| h | Размер по лыске | 11,5 мм |
