Гайка DIN 934 / ГОСТ 5915-70 / ГОСТ 10605-94 M27 — шестигранная гайка с метрической резьбой крупного шага для стандартных болтовых соединений. По ГОСТ 5915-70 для M27: высота m=23,6 мм, размер под ключ S=41 мм, e≥45,2 мм, da 27–29,2 мм, dw≥38 мм. Для M27 по ГОСТ 5915-70 / ISO 4032 предусмотрен крупный шаг P=3 мм — стандартный выбор для болтов, шпилек и гаек общего машиностроительного применения. Крупный диаметр — для нагруженных строительных, мостовых и энергетических узлов с резьбой крупного шага. Подбирают в пару с болтом или шпилькой M27 с совместимым классом прочности и крупным шагом по ГОСТ 5915-70. Характеристики позиции: сталь, цинковое покрытие, класс прочности 5.

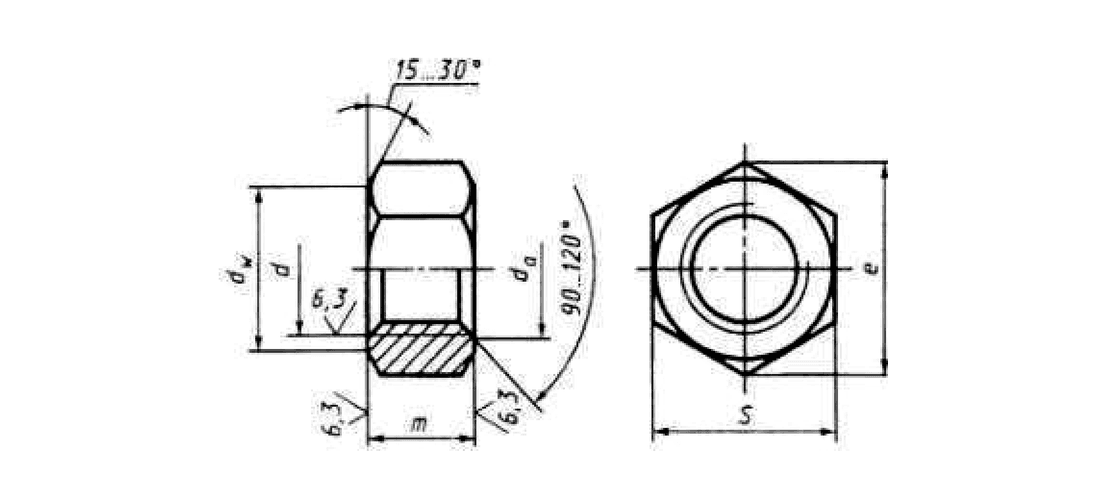

Технический чертёж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр резьбы | M27 |
| P | Шаг резьбы (крупный) по ГОСТ 5915-70 | 3 мм |
| m | Высота гайки, номинальная | 23,6 мм |
| S | Размер под ключ, номинальный | 41 мм |
| e | Диаметр описанной окружности, не менее | 45,2 мм |
| da | Диаметр фаски | 27-29,2 мм |
| dw | Диаметр опорной поверхности, не менее | 38 мм |
| — | Покрытие | Оцинкованное |
| — | Класс прочности | 5 |
| — | Стандарт | ГОСТ 5915-70 / ГОСТ ISO 4032-2014 |
