Штифт DIN 7978 / ГОСТ 9464-79 12×36 мм — конический штифт с внутренней резьбой исполнения 1 (класс точности А) для точного позиционирования и удобного демонтажа. По ГОСТ 9464-79 конусность 1:50; у исполнения 1 узкий торец закруглён, на широком — глухая метрическая резьба для съёмного винта. Характеристики позиции: сталь, без покрытия. DIN 7978 и ГОСТ 9464-79 близки по назначению, но могут отличаться размерными рядами и допусками. Замену согласуют по чертежу и спецификации.

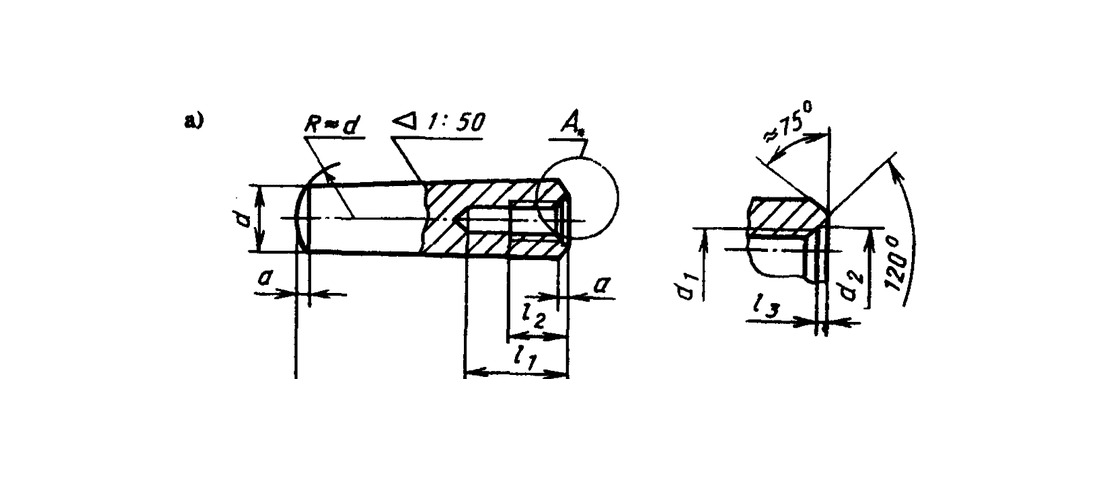

Технический чертёж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр (малый конец) | 12 мм |
| l | Длина штифта | 36 мм |
| — | Конусность | 1:50 |
| dб | Диаметр большого конца, справочно | 12,72 мм |
| d1 | Внутренняя резьба | M8 |
| d2 | Диаметр фаски входа резьбы | 8,4 мм |
| l1 | Длина полной резьбы | 20 мм |
| l2 | Глубина отверстия под резьбу | 12 мм |
| l3 | Глубина входной ступени | 1,2 мм |
| a | Длина закруглённого торца, примерно | 1,6 мм |
| c | Фаска у резьбового торца, примерно | 1,6 мм |
