Саморез DIN 7982 4.2*40 C-H оц. сталь — самонарезающий винт с потайной головкой 80° +2/0 и коническим концом Type C типоразмера 4,2×40 мм. Тип изделия: DIN 7982 / ISO 7050. Нормативный стандарт: ГОСТ 10619-80 / ГОСТ 1145-80 / ГОСТ Р ИСО 7050-2012. Материал: сталь. Покрытие: Оцинкованное. Подбор выполняют по диаметру, длине, головке, приводу, резьбе и назначению позиции.
Стандарт и тип изделия
Саморез DIN 7982 4.2*40 C-H оц. сталь: Тип изделия: DIN 7982 / ISO 7050. самонарезающий винт с потайной головкой 80° +2/0 и коническим концом Type C. Нормативный стандарт: ГОСТ 10619-80 / ГОСТ 1145-80 / ГОСТ Р ИСО 7050-2012.
Назначение
для соединения листового металла и пластмасс в предварительно подготовленном отверстии. Дополнительное назначение: Универсальные. Допустимые нагрузки и требования к основанию определяют проектная документация и спецификация узла.
Конструкция
Тип головки: Потайная. Шлиц или углубление: Крестообразный. Форма конца: Острый. самонарезающая резьба AB type; шаг p указан в таблице по диаметру.
Материал и покрытие
Материал: сталь. Покрытие: Оцинкованное. Марка стали, класс прочности и дополнительные свойства не добавляются без подтверждения в техническом источнике.
Подбор и заказ
Для заказа самореза 4,2×40 мм укажите количество, материал, покрытие и требования к основанию. Срок поставки и комплект документов уточняются по заявке.

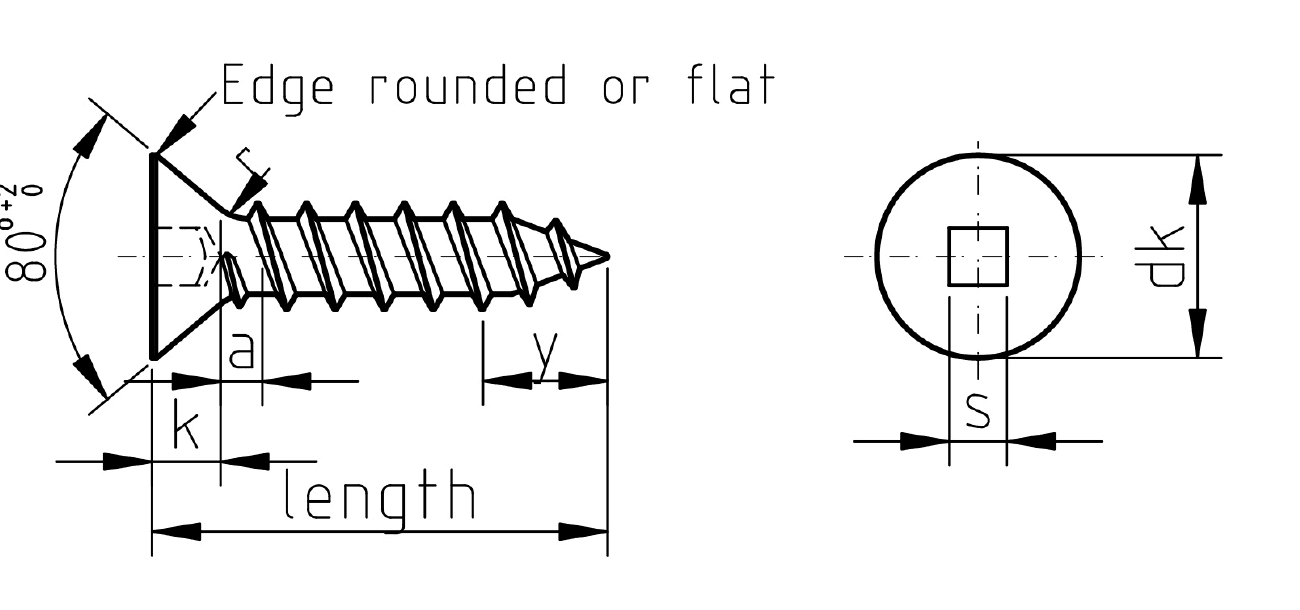

Технический чертёж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр резьбы | 4,2 мм |
| L | Номинальная длина | 40 мм |
| p | Шаг резьбы | 1,4 мм |
| a | Расстояние до первой полной нитки, max | 1,4 мм |
| d_k | Диаметр головки, max = ном. | 8,1 мм |
| d_k | Диаметр головки, min | 7,74 мм |
| k | Высота головки, приблизительно | 2,5 мм |
| r | Радиус, max | 1,6 мм |
| y | Длина резьбового конца, max Type C | 3,7 мм |
| 80° +2/0 | Угол потайной головки | 80° +2/0 |
Вопросы и ответы
Как подобрать 4,2×40 мм?
Сверьте нормативный стандарт ГОСТ 10619-80 / ГОСТ 1145-80 / ГОСТ Р ИСО 7050-2012, диаметр, длину, головку, шлиц, материал, покрытие и назначение с ведомостью крепежа.
Можно ли заказать аналог?
Да, Доброболт подбирает аналоги по размеру, головке, приводу, материалу и покрытию после проверки требований узла.
