Винт ГОСТ 11074-93/DIN 913 М8*8 45Н Б/П - установочный винт с внутренним шестигранником и плоским концом типоразмера M8×8 по ГОСТ 11074-93. Материал: сталь. Класс прочности: 45Н. Покрытие: Без покрытия. Позицию подбирают по спецификации, чертежу узла, типу головки и резьбе.
Стандарт и тип винта
Винт ГОСТ 11074-93/DIN 913 М8*8 45Н Б/П относится к семейству "DIN 913 / ГОСТ 11074-93". установочный винт с внутренним шестигранником и плоским концом. Указанный стандарт: ГОСТ 11074-93. При замене DIN/ГОСТ-аналога обозначение сверяют с чертежом, типом головки, шлицем и таблицей применимого стандарта.
Назначение
Винт применяют для стопорения деталей плоским концом при затяжке шестигранным ключом. Рабочую нагрузку, момент затяжки, способ стопорения и требования к сопрягаемым деталям назначает проектная документация.
Конструкция
Конструкция семейства: установочный винт с внутренним шестигранником и плоским концом. Тип головки: безголовочный винт. Привод/шлиц: Шестигранник. Тип резьбы: метрическая резьба установочного винта.
Материал, класс прочности и покрытие
Материал: сталь. Класс прочности: 45Н. Покрытие: Без покрытия. Если требования к материалу, классу прочности или покрытию заданы спецификацией, укажите их в заявке.
Подбор и заказ
Для расчёта винта M8×8 укажите количество, обозначение стандарта и требования спецификации. Если материал, класс прочности или покрытие заданы проектом, добавьте их в заявку; для нестандартного исполнения приложите чертёж узла.

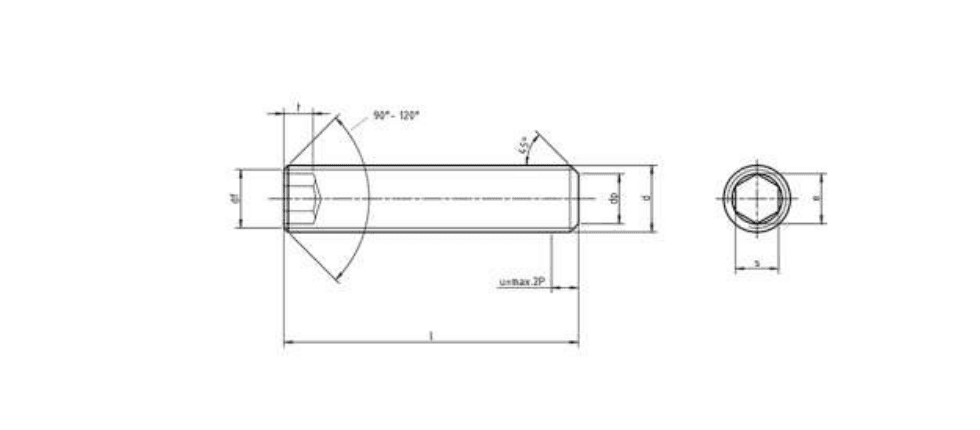

Технический чертеж
Размеры и параметры
| Обозначение | Параметр | Значение |
|---|---|---|
| d | Номинальный диаметр резьбы | M8 |
| L | Длина винта | 8 мм |
| P | Шаг резьбы | 1,25 мм |
| dp | Диаметр конца, max | 5,5 мм |
| dp | Диаметр конца, min | 5,2 мм |
| s | Размер внутреннего шестигранника, nominal | 4 мм |
| s | Размер внутреннего шестигранника, min | 4,02 мм |
| s | Размер внутреннего шестигранника, max | 4,095 мм |
| e | Диаметр описанной окружности углубления, не менее | 4,58 мм |
| t | Глубина углубления для коротких длин, min | 3 мм |
| t | Глубина углубления для длинных винтов, min | 5 мм |
Вопросы и ответы
Как проверить, что M8×8 подходит по спецификации?
Сверьте стандарт ГОСТ 11074-93, диаметр, длину, тип головки, шлиц или углубление, материал, класс прочности и покрытие с чертежом или ведомостью крепежа.
Можно ли подобрать аналог DIN или ГОСТ?
Да. Доброболт подбирает аналоги по стандарту, размеру, типу головки, шлицу, материалу и покрытию; замену согласуют с проектной или технической службой заказчика.
